六面鉆系列
PRODUCTS
PRODUCTS
產品詳細
適用板材
|
刨花板 |
密度板 |
生態板 |
橡木板 |
亞克力 |
塑料板 |
|
|
|
|
|
|
基本功能
|
打垂直孔（正反兩面） |
打側孔（四面?zhèn)瓤祝?/strong> |
拉槽（正反兩面槽） |
|
|
|
|
配件品牌
|
序號 |
配置型號 |
品牌 |
|
1 |
控制系統 |
臺灣寶元系統 |
|
2 |
驅動系統 |
臺灣寶元總線交流伺服 |
|
3 |
主軸電機 |
天一RUNDAWORDS |
|
4 |
鉆包 |
臺灣普登Protean |
|
5 |
斷路器 |
法國施耐德Schneider |
|
6 |
電機啟動器 |
法國施耐德Schneider |
|
7 |
交流接觸器 |
法國施耐德Schneider |
|
8 |
開關電源 |
臺灣臺達 |
|
9 |
限位開關 |
臺灣陽明 |
|
10 |
氣動元件 |
億日 |
|
11 |
齒輪齒條 |
ANDNER安德 |
技術參數
|
產品型號 |

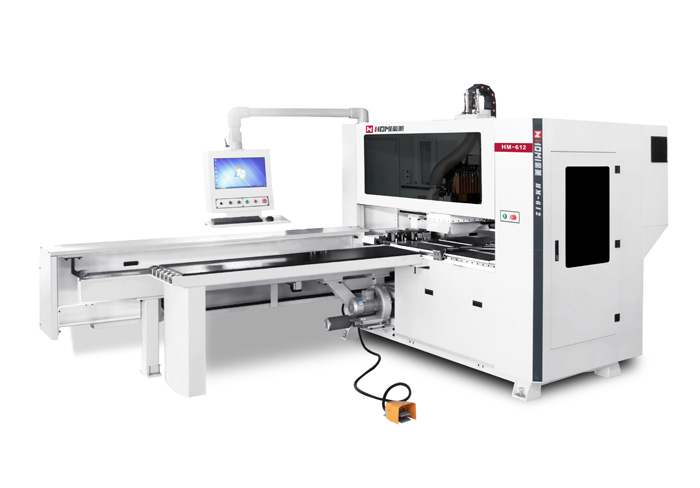

HM-612S |
主軸功率 |
上：3.5KW 下：3.5KW |
|
X*Y*Z有效行程 |
1300*4000*200mm |
主軸轉速 |
0-18000 rpm/min |
|
板材長度 |
220-3200mm |
操作系統 |
臺灣寶元 |
|
板材寬度 |
35-1250mm |
驅動系統 |
臺灣寶元總線交流伺服 |
|
板材厚度 |
12-50mm |
上水平鉆 |
X 方向2*2支（*2） |
|
抓手最大速度 |
120m/min |
上垂直鉆 |
12支垂直鉆 （*2） |
|
Y軸最大速度 |
90m/min |
下垂直鉆 |
9支垂直鉆 |
|
Z軸最大速度 |
30mm/min |
傳動結構 |
X1/X2/Y1/Y2/U/V 斜齒條； |
|
加工精度 |
±0.1mm |
吸塵口 |
上:150mm 下:150mm |
|
用力氣壓 |
≥8pa/m2 |
外形尺寸 |
5910*2630*2500mm |
|
工作電壓 |
380V 50/60 HZ |
機器功率 |
20KW |
|
抓手?jǐn)?shù)量 |
2個獨立伺服抓手 |
整機重量 |
約4000kg |
產品特點
設備細節圖
|
|
圖片展示 |
細節描述 |
|
系統 |
|
臺灣寶元控制系統，圖文輸入界面， 可采用CAD導入鉆孔數據，操作快捷方便；可根據料單格式進行無 縫對接，無需獨立輸入鉆孔數據， 實現更快捷的鉆孔加工。 |
|
主軸和排鉆 |
|
上主軸功率：3.5KW |
|
抓手 |
|
長導軌雙抓手，獨立伺服控制。 根據板材長度自動調節夾持位置， 可輕松夾持大小板件，無需額外調整。有效避免抓手運動時對工件表面的摩擦，保證工件表面不受磨損 |
|
側靠裝置 |
|
側靠裝置，根據板材寬度自動調節側靠位置，避免工件高速運動時的工件側面的磨損，適應不同寬度板材加工需要，達到最佳鉆孔效果。 |
|
氣浮工作臺 |
|
氣浮進料臺面有效保護板材表面， 防止刮傷板材，保證加工精度。 |
|
壓緊裝置 |
|
根據板材尺寸和裝孔位置， 來確定壓緊裝置，滿足工件鉆孔或送料時的需要，受力均勻達到最佳鉆孔效果。 |
|
主軸電機 |
|
垂直/水平排鉆搭配主軸,可實現多元化加工,通過式打孔,一次性完成打孔,開槽。 |
|
減速機 |
|
采用貝托高精度斜齒行星減速機， 扭矩大，保證設備加工速度與穩 定性 |
|
驅動 |
|
臺灣寶元總線交流伺服驅動控制， 內置運動控制模式，支持多種軸控操作需求，速度循環的響應頻率為1kHz，搭配20-bit 分辨率編碼器， 提供精準定位及平順控制特色。 |
|
變頻器 |
|
臺達變頻器簡易操作，提供實用的功能操作按鍵，運用高頻切換技術使得馬達運轉噪音大幅下降；具有很高的性價比。 |
|
絲桿 |
|
臺灣進口絲桿，高精度進口絲桿，防塵耐磨，千萬次級別的高負載,保證精細傳動。 |
|
齒輪齒條 |
|
德國進口斜齒條，真正研磨級別高精度齒條，定制齒條采用高頻淬火，使用壽命長，保證工作精度。 |
|
導軌 |
|
臺灣進口導軌，防塵性能優異，接 觸面大，承載負荷能力強。導軌安 裝面全部大型銑床銑平，數控打孔， 安裝精度高 |
|
集中潤滑系統 |
|
集中自動潤滑油泵，方便，快捷，省時省力，主動控制油量，減少浪費。 |
|
拖鏈 |
|
采用優質導鏈，具有較高的壓力和抗拉負荷，良好的 韌性、高彈性和耐磨性，阻燃，高低 溫時性能穩定。 |
