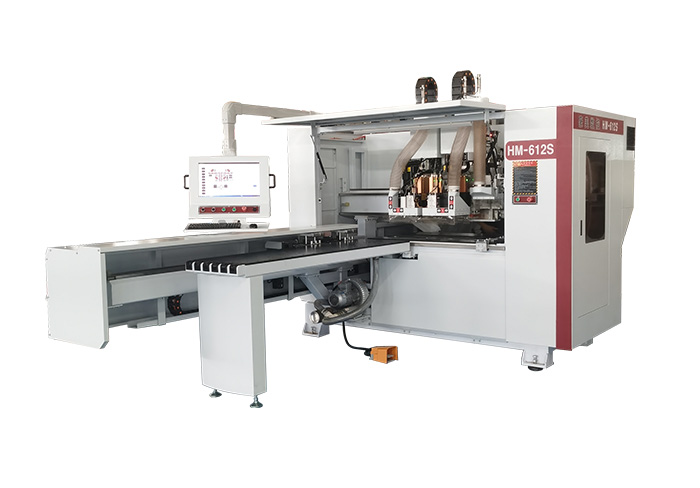

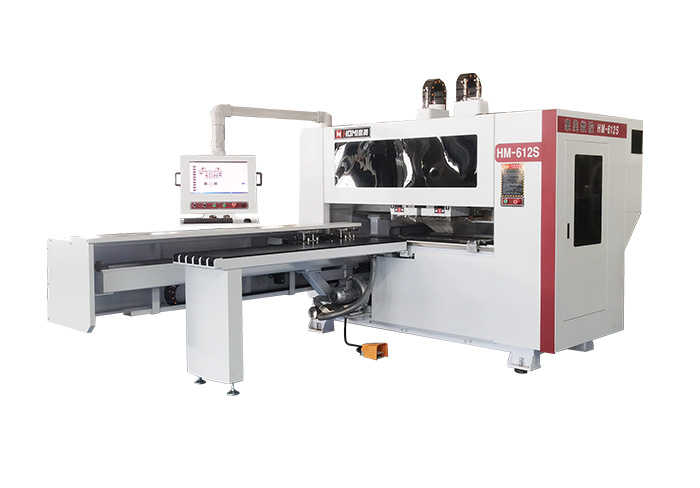

HM-612S

產品簡述：

主要功能：板件正、反面打孔，正、反面開槽，側面四面鉆孔，異型切割銑型，實現板件的六面一次性加工完成。

適用范圍：適用于板式家具、定制家具、櫥柜衣柜、辦公家具、實木家具、桌椅門窗、木制品，裝修裝飾行業等。

可加工板材：適合密度板、生態板、橡木板、多層板、刨花板、亞克力、塑料板等各種板材。

咨詢熱線：

139-2828-8503

立即咨詢

產品詳細

適用板材

刨花板	密度板	生態板	橡木板	亞克力	塑料板

基本功能

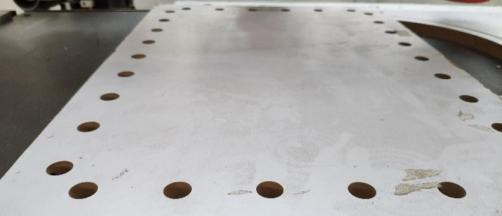

打垂直孔（正反兩面）	打側孔（四面?zhèn)瓤祝?/strong>	拉槽（正反兩面槽）

配件品牌

序號	配置型號	品牌
1	控制系統	臺灣寶元系統
2	驅動系統	臺灣寶元總線交流伺服
3	主軸電機	天一RUNDAWORDS
4	鉆包	臺灣普登Protean
5	斷路器	法國施耐德Schneider
6	電機啟動器	法國施耐德Schneider
7	交流接觸器	法國施耐德Schneider
8	開關電源	臺灣臺達
9	限位開關	臺灣陽明
10	氣動元件	億日
11	齒輪齒條	ANDNER安德

技術參數

產品型號	HM-612S	主軸功率	上：3.5KW 下：3.5KW
*XYZ有效行程*	*13004000200mm*	主軸轉速	0-18000 rpm/min
板材長度	220-3200mm	操作系統	臺灣寶元
板材寬度	35-1250mm	驅動系統	臺灣寶元總線交流伺服
板材厚度	12-50mm	上水平鉆	X *方向22支*（2） *Y方向22支（2）*
抓手最大速度	120m/min	上垂直鉆	12支垂直鉆（*2）
Y軸最大速度	90m/min	下垂直鉆	9支垂直鉆
Z軸最大速度	30mm/min	傳動結構	X1/X2/Y1/Y2/U/V 斜齒條； Z軸絲桿
加工精度	±0.1mm	吸塵口	上:150mm 下:150mm
用力氣壓	≥8pa/m2	外形尺寸	591026302500mm
工作電壓	380V 50/60 HZ	機器功率	20KW
抓手?jǐn)?shù)量	2個獨立伺服抓手	整機重量	約4000kg

產品特點

● 完全通過式打孔，一次性完成打孔，開槽;
● 最大加工工件為1250*3200mm;
● 掃描條碼自動加載NC程序進行加工;
● 一人操機每日可高達1000張以上工件;
● 無縫對接行業內各種生產設計軟件;
● 無須翻面或掉頭，無須二次加工；
● 實現快速高效鉆孔工作，大幅降低人工成本；
● 可選配不同進出料配線方案（前進前出、前進后出）
● 可選配出料系統，配套自動輸送滾筒或側邊出料，實現自動化智能生產加工；
● 獨立伺服控制長導軌雙抓手，雙抓手機構配合多個壓板機構；
● 雙抓手自動重新定位，根據板材長度自動調節夾持位置，可輕松加工大小板件，無需額外調整；
● 德國PA控制系統，圖文輸入界面，操作快捷方便；
● 側靠裝置和氣浮工作臺面，保證加工精度，防止刮傷板材；
● 采用6千瓦電主軸，自帶圓柱萬向球壓板機構，側靠采用齒輪齒條傳動方式；
● 配套電子鋸或開料機使用，前端只需開料，后端打孔輔助開槽；

設備細節圖

	圖片展示	細節描述

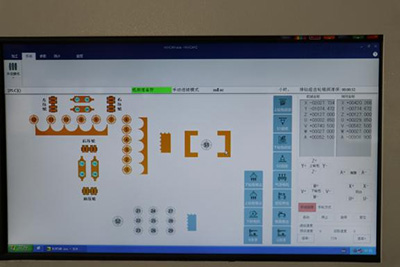

系統		臺灣寶元控制系統，圖文輸入界面，可采用CAD導入鉆孔數據，操作快捷方便；可根據料單格式進行無縫對接，無需獨立輸入鉆孔數據，實現更快捷的鉆孔加工。

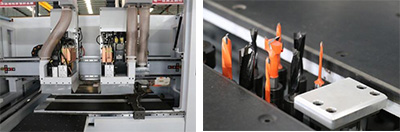

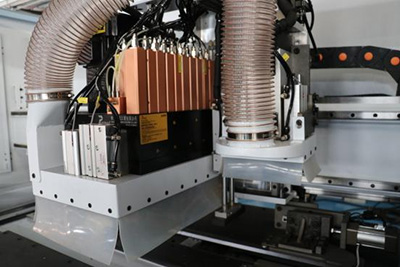

主軸和排鉆		上主軸功率：3.5KW 上排鉆配置：12垂直+X4+Y4水平下主軸功率：3.5 KW 共兩組排鉆下排鉆配置：9垂直

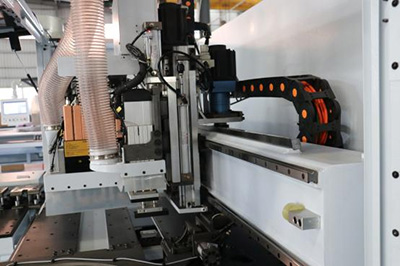

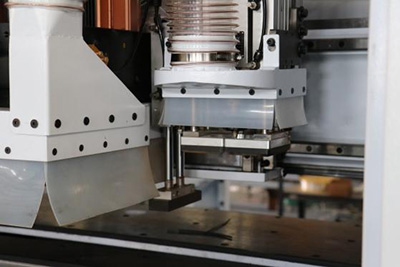

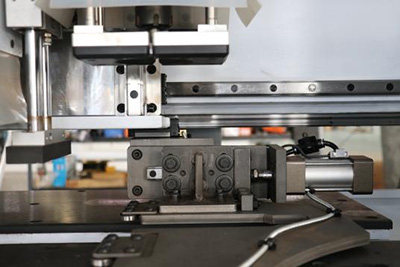

抓手		長導軌雙抓手，獨立伺服控制。根據板材長度自動調節夾持位置，可輕松夾持大小板件，無需額外調整。有效避免抓手運動時對工件表面的摩擦，保證工件表面不受磨損
側靠裝置		側靠裝置，根據板材寬度自動調節側靠位置，避免工件高速運動時的工件側面的磨損，適應不同寬度板材加工需要，達到最佳鉆孔效果。

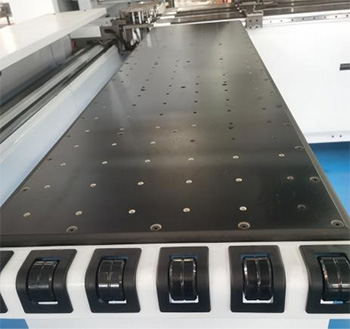

氣浮工作臺		氣浮進料臺面有效保護板材表面，防止刮傷板材，保證加工精度。

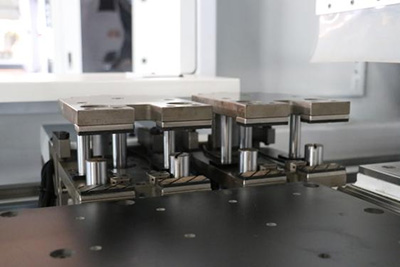

壓緊裝置		根據板材尺寸和裝孔位置，來確定壓緊裝置，滿足工件鉆孔或送料時的需要，受力均勻達到最佳鉆孔效果。
主軸電機		垂直/水平排鉆搭配主軸,可實現多元化加工,通過式打孔,一次性完成打孔,開槽。

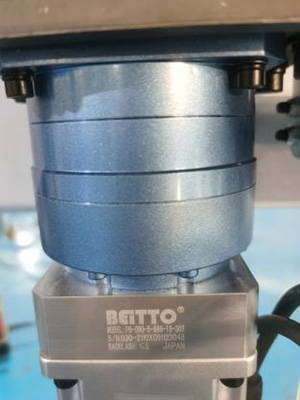

減速機		采用貝托高精度斜齒行星減速機，扭矩大，保證設備加工速度與穩 定性

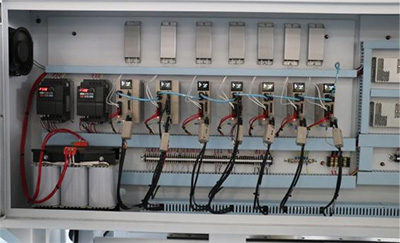

驅動		臺灣寶元總線交流伺服驅動控制，內置運動控制模式，支持多種軸控操作需求，速度循環的響應頻率為1kHz，搭配20-bit 分辨率編碼器，提供精準定位及平順控制特色。

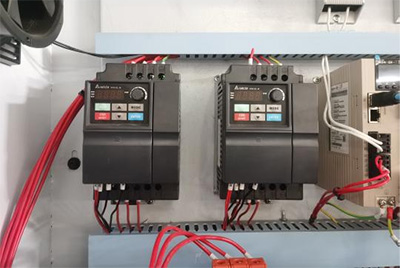

變頻器		臺達變頻器簡易操作，提供實用的功能操作按鍵，運用高頻切換技術使得馬達運轉噪音大幅下降；具有很高的性價比。

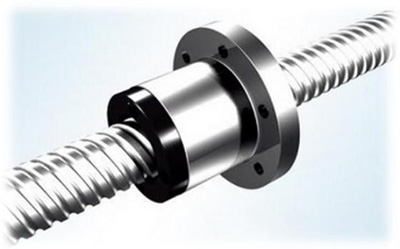

絲桿		臺灣進口絲桿，高精度進口絲桿，防塵耐磨，千萬次級別的高負載,保證精細傳動。

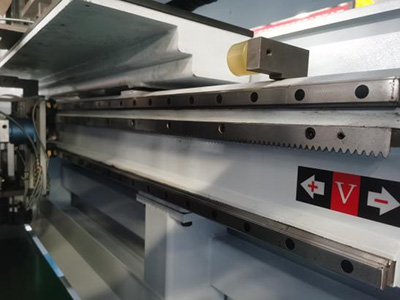

齒輪齒條		德國進口斜齒條，真正研磨級別高精度齒條，定制齒條采用高頻淬火，使用壽命長，保證工作精度。

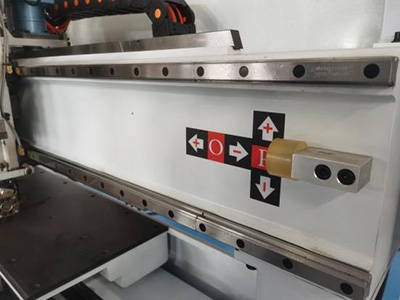

導軌		臺灣進口導軌，防塵性能優異，接觸面大，承載負荷能力強。導軌安裝面全部大型銑床銑平，數控打孔，安裝精度高

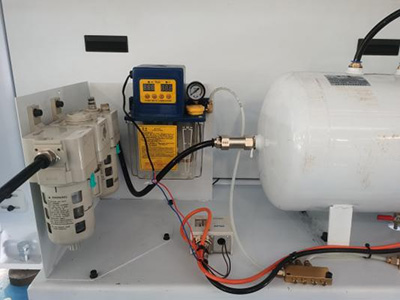

集中潤滑系統		集中自動潤滑油泵，方便，快捷，省時省力，主動控制油量，減少浪費。
拖鏈		采用優質導鏈，具有較高的壓力和抗拉負荷，良好的韌性、高彈性和耐磨性，阻燃，高低溫時性能穩定。

制造工藝

● 整體鋼管焊接床身+橫梁和牛腿一體設計
● 床身/橫梁經過應力消除處理
● 床身/橫梁加工母機（全進口臺灣五面體龍門加工中心）
● 床身/橫梁（導軌&齒條面）在加工中心上兩次加工:(1)銑面+鉆孔(2)倒角+攻牙+精銑面
● 導軌/齒條安裝面加工完后的直線度誤差≤0.02mm（全長）
● 導軌/齒條安裝面加工完后的平面度誤差≤0.02mm（全長）
● 導軌/齒條打表安裝，導軌/齒條安裝平行度 0.02mm 內（全長）
● 加工件（Z軸底板、滑板等經過磨面和CNC一次性鉆孔、攻牙加工)

資質文件

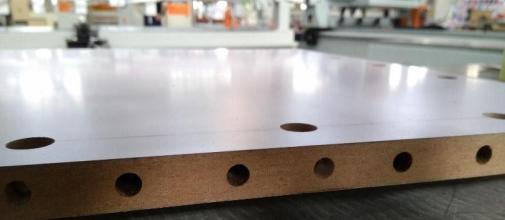

客戶現場和成品樣品
